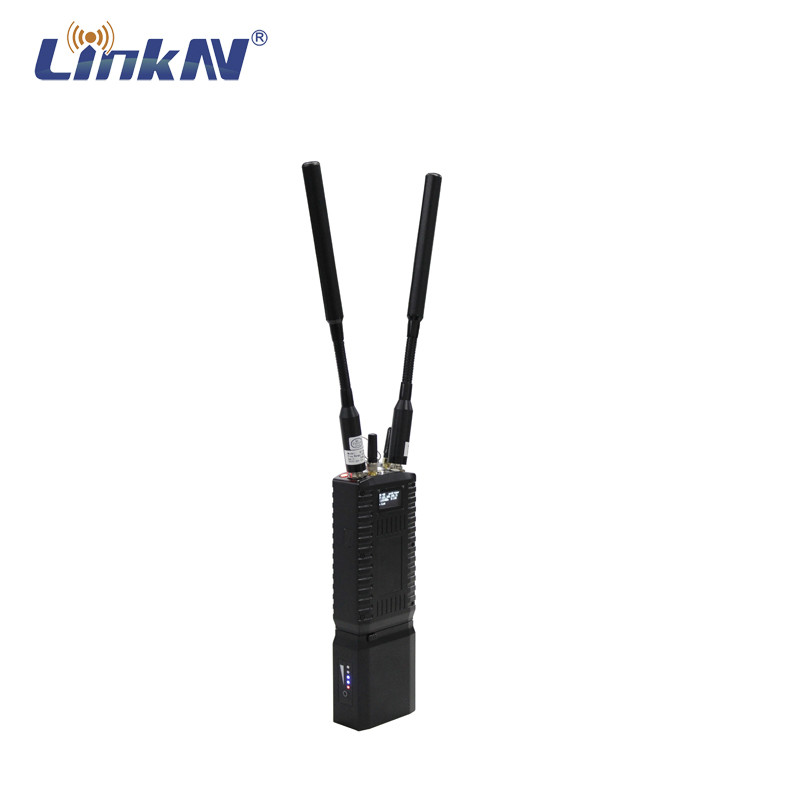

Военный IP Mesh Radio 4W MIMO IP66 AES256 350MHz-4GHz Настраиваемый
Введение
IP Mesh Radio (MANET), 4W MIMO, IP66, съемный аккумулятор с портами постоянного тока, с микро HDMI входом, поддержкой интерфона, 2.4/5.8G WiFi и GPS, до 80Mbps и 1-2 км NLOS каждый прыжок.
MANET2201 - это беспроводный IP-мешевой узел, он может передавать аудио-, видео- и IP-данные в режиме реального времени, а его мульти-хоп-реле может увеличить расстояние беспроводной передачи.Его самоорганизующаяся сеть автоматически выбирает путьОн обладает сильной антиблокировочной и антиинтерферентной работоспособностью и очень подходит для мобильной связи в сложной среде.Это может быть применено к общественной безопасности., Вооруженная полиция, пожарный контроль, гражданская противовоздушная оборона, военные, роботы EOD и UGV для установления в режиме реального времени и быстрой связи и единой координации и командования.
Особенности
■ Без инфраструктуры, самоконфигурирующаяся и самовосстанавливающаяся
■ Частота 1400MHz-1480MHz (350MHz-4GHz настраиваемая)
■ скорость передачи данных до 80 Мбит/с
■ Дальность до 1-2 км NLOS
■ Поддерживает до 9 хопов и не менее 50 узлов
■ Полная прозрачность передачи данных IP
■ Поддержка двухстороннего интерфона
■ Ввод HDMI в качестве опциона
■ Поддерживает 2.4G/5.8G WIFI-соединение
■ Поддерживает шифрование AES256
■ Продолжительность аккумулятора до 4-5 часов
■ Прочный корпус IP65
■ Низкая задержка работы системы
Спецификация
| Характеристики трансмиссии | |
| Частота | 350 МГц-4 ГГц настраиваемые |
| Частоты по умолчанию | 1400 МГц - 1480 МГц |
| Пропускная способность канала | 2M/5M/10M/20MHz/40MHz |
| Выходная мощность | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| Тип модуляции | DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| Цифровая чувствительность | 96 dBm@5MHz BPSK |
| Коэффициент передачи | До 80 Мбит / с |
| Мощность сети | 9 прыжков и не менее 50 узлов |
| Характеристики данных | |
| Радиочастотный интерфейс | TNC F*2, SMA F*2 |
| Интерфейс LAN | Коннектор Lemo с 9-упорным приводом |
| Интерфейс связи | 7-контактный соединитель Lemo |
| Интерфейс HDMI ((Необязательно) | Микро HDMI x1 |
| Сигнальный индикатор | 1x светодиод двойного цвета (зеленый/красный) |
| Шифрование | 256-разрядный AES (пароль, определенный пользователем) |
| Электрические характеристики | |
| Рабочее напряжение | DC 16,8 В |
| Потребление энергии | ≤ 12 Вт |
| Аккумулятор | 18.5В/3.5Ач |
| Физические характеристики | |
| Вес | ≤1,2 кг (в/аккумулятор) |
| Размеры | 265*90*40 мм (в/аккумулятор) |
| Рейтинг ИС | IP65/IP66 |
| Температура хранения. | -45°C~85°C |
| Рабочий временный. | -30°C~65°C |
| Рабочая влажность | 5% - 95% (неконденсирующие) |
Описание панели
1 Сигнальный индикатор
| Статус показателя | Сила сигнала | |||
| Все еще зеленый. | Связь прочная. | |||
| Красное/зеленое мерцание периодически | Ссылка скоро разорвется. | |||
| Красный все еще | Невозможно установить связь | |||
| Красные мигания | Соединение не стабильно | |||
| SNR | Цвет индикатора | Частота мигания | Топология цвета | Значение топологии |
| 0 | Красный | Никаких | Зеленый | 0 |
| 1-12 | Красные мигания | 350 мс | Зеленый | 1-12 |
| 13-25 | Красное/зеленое мерцание | 350 мс | Зеленый | 13-25 |
| 26-35 | Зелёные мигающие | 350 мс | Зеленый | 26-35 |
| 36-70 | Все еще зеленый. | Никаких | Зеленый | 36-70 |
| > 70 | Красные мигания | 120 мс | Зеленый | > 70 |
2 Интерфейс ввода микрофона
3 Входной интерфейс LAN
4 Интерфейс антенны WIFI
5 Интерфейс сетки антенны
6 Интерфейс антенны GPS/BD
7 Нажмите кнопку питания
8 Интерфейс сетки антенны
Диаграмма топологии
■ Тип цепи
■ Тип звезды
■ Тип сетки
■ Случайный тип
Применение
Набор инструментальной коробки
