Мини-дрон IP видео ссылка данных 5-15 км AES шифрование
Введение
LKAV-3621V2 является мини-размерами OFDM IP радио работает на диапазонах 800MHz, 1.4GHz и 2.4GHz, с технологией частотного прыжка (FHSS), чтобы обеспечить хорошую стабильность даже в условиях быстрого движения.Он поддерживает скорость передачи данных до 30 Мбит / с и дальность передачи до 5-15 км воздух-земля, идеально подходит для беспроводных приложений передачи данных на большие расстояния и с высоким потоком данных, таких как наблюдение, БПЛА, беспилотные летательные аппараты и робототехника.
Особенности
■Модляция TDD-OFDM
■Поддерживает 3 полосы (800HMz/1.4GHz/2.4GHz)
■Поддерживает FHSS в каждой полосе
■1,4/3/5/10/20MHz пятиканальные полосы пропускания
■ Максимальная пропускная способность 30 Мбит/с @ 20 МГц
■Поддерживает передачу один к одному и один к многим
■Одновременно поддерживает серийные данные и видео
■WebUI для управления
■шифрование AES128 (установлено пользователем)
■Управление потоками подключения и подключения
■Компактный размер и легкий вес
■Упругое корпус из алюминиевого сплава
Спецификация
| Положение | Параметры |
| Частота | 806 ~ 826 МГц, 1428 ~ 1448 МГц, 2401 ~ 2481 МГц |
| RF полоса пропускания | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| Радиочастотный канал | 1Т2Р |
| Выходная мощность | 25 дБм±2 |
| Чувствительность 800 МГц |
10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБм |
| 1Чувствительность.4 ГГц |
10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБм |
| 2Чувствительность.4 ГГц |
20 МГц:-99 дБм 10 МГц:-103 дБм 5 МГц:-104 дБм 3 МГц:-106 дБм |
| Максимальная производительность | Максимальное 30 Мбит/с @ 20 МГц |
| Модуляция | BPSK, 16QAM и 64QAM (TDD-OFDM) |
| Режим сети | Один к одному и один к многим (от одного до шестнадцати максимум) |
| Интерфейс антенны | 2x SMA |
| Интерфейс Ethernet | 2x Ethernet порт (100M) |
| Серийный порт | 1x порт UART (TTL) |
| Баудовая ставка | 115200 bps |
| Ввод видео | IPCam |
| Латентность канала | 10 мс |
| Шифрование | AES128 (установлено пользователем) |
| Скорость движения | Поддерживает не менее 300 км/ч |
| Вводная мощность | 12ВДС (7V-30V) |
| Рабочий ток | ≤ 0,5 А |
| Потребление энергии | < 6 Вт (3,7 Вт@7 Вт, 4,5 Вт@30 Вт) |
| Размеры | 78*52*18 мм |
| Вес | 85 г |
| Рабочий временный. | -40°C ~ +65°C |

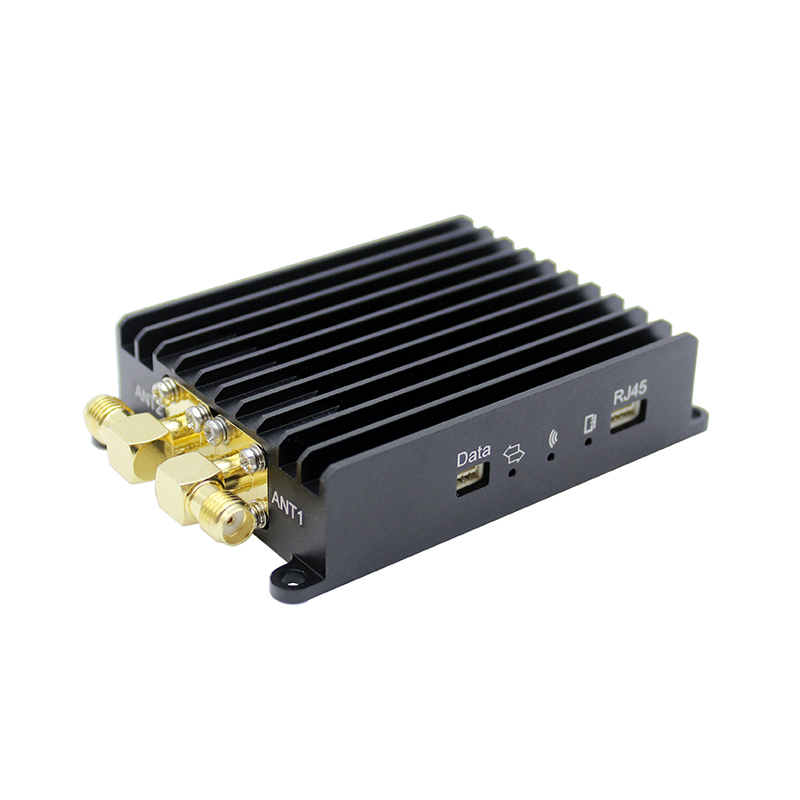

Вид спереди
Серийная связь
Пожалуйста, используйте USB на TTL серийный 3.3V кабель адаптера для подключения компьютера и устройства (TTL)
На вашем инструменте серийного отладки, пожалуйста, выберите правильный серийный порт, и другие настройки приведены ниже:
Боуд: 115200 бицепсов
Данные: 8 бит
Паритет: Никакой
Стоп: 1 бит
Примечания к заявке
Он может реализовать беспроводную двустороннюю беспроводную связь на большие расстояния, двустороннюю связь от точки к точке или двустороннюю связь от точки к многоточке.если связь между двумя узлами доступа должна передаваться через центральный узел, каждый узел находится в одной и той же беспроводной локальной сети, и все узлы доступа общаются с центральным узлом для совместного использования беспроводной полосы пропускания,и устройство автоматически распределить скорость системы равномерноПередача данных от центрального узла к узлу доступа называется нисходящей связью, а передача данных от узла доступа к центральному узлу называется восходящей связью.В точке-точке или точке-к-многоточкеПри поставке устройства по умолчанию устанавливается соотношение скорости восходящей связи к скорости нисходящей связи = 4:1Поэтому, если вы используете устройство для передачи видео с IP-камеры, IP-камера должна быть подключена к узлу доступа.Устройство автоматически и динамически регулирует скорость беспроводной передачи в соответствии с потоком передаваемых данных. Когда количество переносимых данных меньше, расстояние передачи будет больше при тех же условиях.можно увеличить расстояние беспроводной передачи путем соответствующего снижения скорости битов видеокодирования IP-камеры.
Содержание упаковки
Только для справки, подлежит изменению для каждого проекта.
| Наименование товара | Описание | Количество |
| TX | Передатчик (узло доступа) | 1 |
| RX | Приемник (центральный узел) | 1 |
| Антенна из резины | 1.4 ГГц, 3 дБИ, SMA Мужчина | 2 |
| Антенна FRP | 1.4ГГц, 5dBi, N-тип мужчина | 2 |
| Кабель Ethernet | 4-прикосновение к RJ45, 2 м | 2 |
| Расширительный кабель | SMA M до SMA F, 30 см | 2 |
| Расширительный кабель | SMA M до типа N F с фланцем, 50 см | 2 |
| ТТЛ 3-принный кабель | ТТЛ 3-конечный кабель с 3-конечным кабелем, 10 см | 2 |
| Силовое питание | 12В/1А постоянное питание | 2 |
