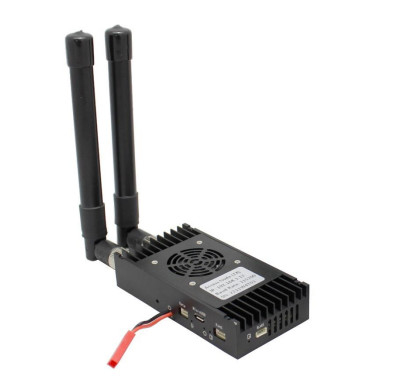

LKAV3621 320mw 15km Трехчастотный видео IP MESH Модуль связи данных для беспилотных летательных аппаратов

LKAV3621 320mw 15-километровый беспилотный летательный аппарат видео IP MESH Data Link

Введение

LKAV3621 является мини-размерами OFDM IP радио работает на диапазонах 800 МГц, 1.4 ГГц и 2.4 ГГц, с технологией частотного прыжка (FHSS), чтобы обеспечить хорошую стабильность даже в условиях быстрого движения.Он поддерживает скорость передачи данных до 30 Мбит / с и дальность передачи до 10-20 км воздух-земля, идеально подходит для беспроводных приложений передачи данных на большие расстояния и с высоким потоком данных, таких как наблюдение / БПЛА / USB / робототехника.

Особенности

■Модляция TDD-OFDM

■Поддерживает 3 полосы (800HMz/1.4GHz/2.4GHz)

■Поддерживает FHSS в каждой полосе

■1,4/3/5/10/20MHz пятиканальные полосы пропускания

■ Максимальная пропускная способность 30 Мбит/с @ 20 МГц

■Поддерживает передачу один к одному и один к многим

■Одновременно поддерживает серийные данные и видео

■До 10-20 км LOS (воздух-земля)

■WebUI для управления

■шифрование AES128 (установлено пользователем)

■Управление потоками подключения и подключения

■Компактный размер и легкий вес

■Упругое корпус из алюминиевого сплава

Спецификация

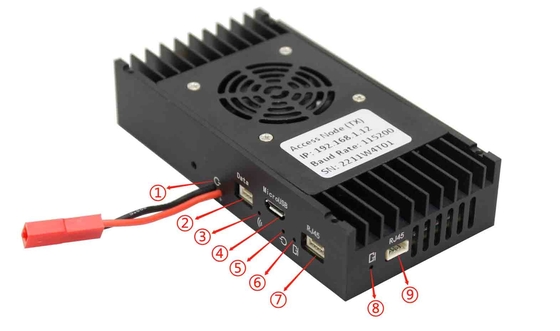

Вид спереди

1 Силовые кабели - линия ввода питания, красный - VDD, черный - GND

2 порта UART для передачи данных (GND, Rx, Tx)

3 Индикатор состояния связи - когда устройство работает в качестве узла доступа, если соединение с центральным узлом нормально, индикатор будет всегда включен.этот индикатор выключен.

4 Порт Micro USB - для обслуживания программного обеспечения устройства.

5 Показатель питания (красный) - всегда включен при нормальной работе.

6 Индикатор Ethernet-порта 2 ️ Вспыхивает в соответствии с потоком данных при нормальной работе.

7 Ethernet порт 2 (RN, RP, TN, TP) - Ethernet порт 1 и 2 внутренне соединены.

8 Индикатор для порта Ethernet 1 ️ Вспыхивает в соответствии с потоком данных при нормальной работе.

9 Ethernet-порт 1 (RP, RN, TP, TN) - Ethernet-порты 1 и 2 внутренне соединены.

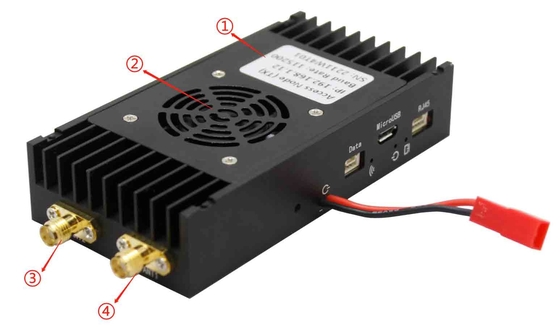

Сзади

1 Этикетка продукта

2 Впуск воздуха - для охлаждающего вентилятора

3 ANT2 Порт - вспомогательная антенна, выполняет функции вспомогательного приема, не передает.

4 ANT1 Порт ️ Главная антенна, режим работы TDD передача/прием.

Серийная связь

Пожалуйста, используйте USB на TTL серийный 3.3V кабель адаптера для подключения компьютера и устройства (TTL)

На вашем инструменте серийного отладки, пожалуйста, выберите правильный серийный порт, а другие настройки приведены ниже:

Боуд: 115200 бицепсов

Данные: 8 бит

Паритет: Никакой

Стоп: 1 бит

Примечания к заявке

Он может реализовать беспроводную двустороннюю беспроводную связь на большие расстояния, двустороннюю связь от точки к точке или двустороннюю связь от точки к многоточке.если связь между двумя узлами доступа должна передаваться через центральный узел, каждый узел находится в одной и той же беспроводной локальной сети, и все узлы доступа общаются с центральным узлом для совместного использования беспроводной полосы пропускания,и устройство автоматически распределить скорость системы равномерноПередача данных от центрального узла к узлу доступа называется нисходящей связью, а передача данных от узла доступа к центральному узлу называется восходящей связью.В точке-точке или точке-к-многоточкеПри поставке устройства по умолчанию устанавливается соотношение скорости восходящей связи к скорости нисходящей связи = 4:1Поэтому, если вы используете устройство для передачи видео с IP-камеры, IP-камера должна быть подключена к узлу доступа.Устройство автоматически и динамически регулирует скорость беспроводной передачи в соответствии с потоком передаваемых данных. Когда количество переносимых данных меньше, расстояние передачи будет больше при тех же условиях.можно увеличить расстояние беспроводной передачи путем соответствующего снижения скорости битов видеокодирования IP-камеры.

Применение

Содержание упаковки

Только для справки, подлежит изменению для каждого проекта.

О LinkAV

YouTube|Официальный сайт|LinkedIn |Фейсбук|Alibaba
Основанная в 2005 году, LinkAV занимается разработкой и производством мобильных беспроводных систем передачи видео/данных, включая серии COFDM, IP MESH и 4G-LTE,с группой профессиональных инженеров для предоставления индивидуальных услуг (OEM). LinkAV обслуживает разнообразную, требовательную клиентскую базу от полиции / военных до обычных граждан, от БПЛА до UGV / Роботов, от нефтяных месторождений до лесов, от зарубежных стран до материкового Китая.

LinkAV является ведущим китайским производителем инновационных беспроводных коммуникационных и информационных систем.Наши передовые системы передачи данных идеально подходят для критических коммуникаций в тактических беспилотных системах, таких как беспилотные наземные транспортные средства (UGV), беспилотных летательных аппаратов (Дронов, БПЛА) и беспилотных наземных транспортных средств (USV), и разработаны с переносимостью и надежностью в первую очередь.

Наши преимущества

■ Более 15 лет опыта в области беспроводных коммуникационных решений.

■ Высокое качество продукции, конкурентоспособная цена и низкий объем продукции

■ Отличная предпродажная и послепродажная техническая команда.

■ Быстрый ответ и быстрая доставка.

■ Поддержка OEM.

Частые вопросы

Вопрос 1: Вы производитель или торговая компания?

Мы профессиональный производитель, специализирующийся на беспроводных системах передачи.

Вопрос 2: Почему я должен выбрать вас?

Вы получите конкурентоспособную цену, превосходное качество, удовлетворенное обслуживание и долгую гарантию.

Q3: Какой продукт обслуживания я могу получить?

OEM и ODM сервис.

Q4: Какую гарантию вы предлагаете?

Мы предлагаем годовую гарантию и пожизненное обслуживание.

Вопрос 5: Каковы условия оплаты?

Мы принимаем банковские переводы, PayPal или наличные.

Вопрос 6: Упаковка и доставка?
Нейтральная коричневая коробка и отправка по DHL, FedEx, UPS, TNT или по воздуху / морю.

Вопрос 7: Сколько времени для доставки?
1-3 недели для обычной модели и 3-5 недель для индивидуальной модели.

Вопрос 8: Могу ли я заказать один образец для тестирования?

Да, мы приветствуем заказ образцов, смешанные образцы приемлемы.

Q9: Есть ли у вас какой-либо MOQ лимит?

Нет ограничений, 1 процент приемлем.

Вопрос 10: Можно ли напечатать свой логотип на продукте?

Да, пожалуйста, сообщите нам официально перед производством и подтвердить дизайн сначала
