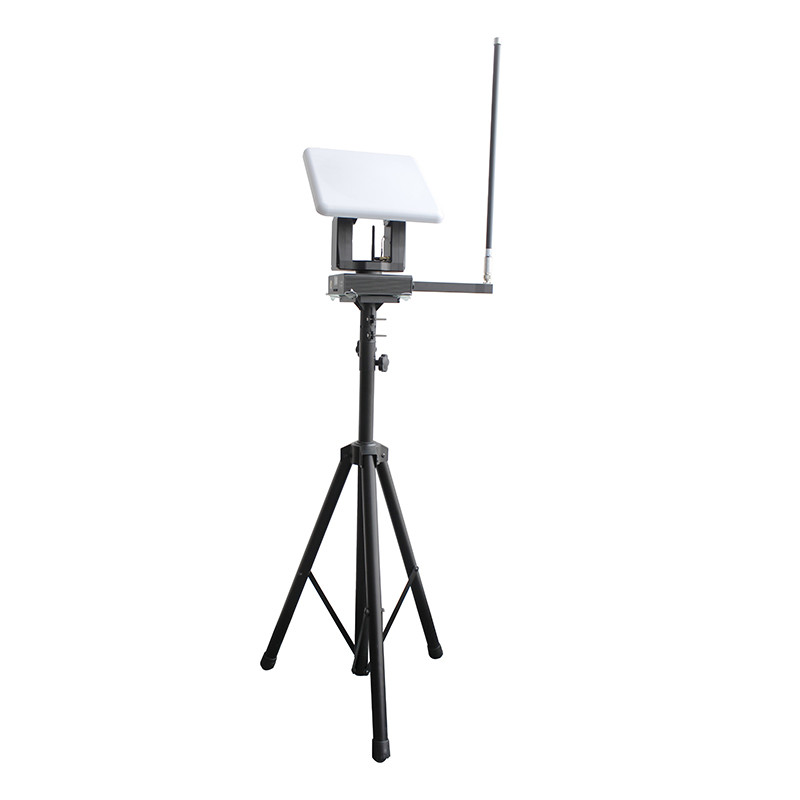

Автоматический антенный следопыт для беспилотных летательных аппаратов большой дальности

Автоматический трекер антенны для БПЛА дальнего радиуса действия

Введение

MANET9301DM-W — это наземная станция с автотрекингом антенны для БПЛА, разработанная для связи на большие расстояния. Она имеет встроенный модуль GPS-трекинга и поддерживает различные направленные антенны для отслеживания БПЛА (бортовой GPS-модуль). Реализует функцию автоматического отслеживания направленных антенн для увеличения дальности связи. GPS-модуль передает информацию о координатах в модуль передачи данных для прозрачной передачи. После передачи на наземную станцию, наземная станция рассчитывает угол наведения, чтобы наземная панельная антенна всегда была выровнена с БПЛА для поддержания наилучшего эффекта беспроводного приема, тем самым значительно увеличивая дальность беспроводной передачи.

Особенности

■ Интегрированный модуль данных IP MESH (MANET)

■ Интегрированный модуль LoRa 433 МГц 22 дБм

■ Интегрированный высокопроизводительный GPS-модуль полного созвездия

■ Частота 1300-1500 МГц (настраиваемая от 70 МГц до 6 ГГц)

■ Поддержка шифрования AES256

■ Скорость передачи данных до 56 Мбит/с

■ Полная прозрачная передача IP-данных

■ Поддержка веб-управления

■ С двумя датчиками для высокоточного наведения.

■ Алгоритм автоматической калибровки при запуске

■ Автоматический запуск отслеживания после получения действительных данных GPS

■ Поддержка установки на штатив и присоску

■ Высококачественный и мощный рулевой механизм

■ Вращающийся контактный кольцевой токосъемник без перекручивания на 360 градусов

■ Прочная конструкция IP65 для использования в суровых условиях

■ Компактный портативный дизайн и простое управление

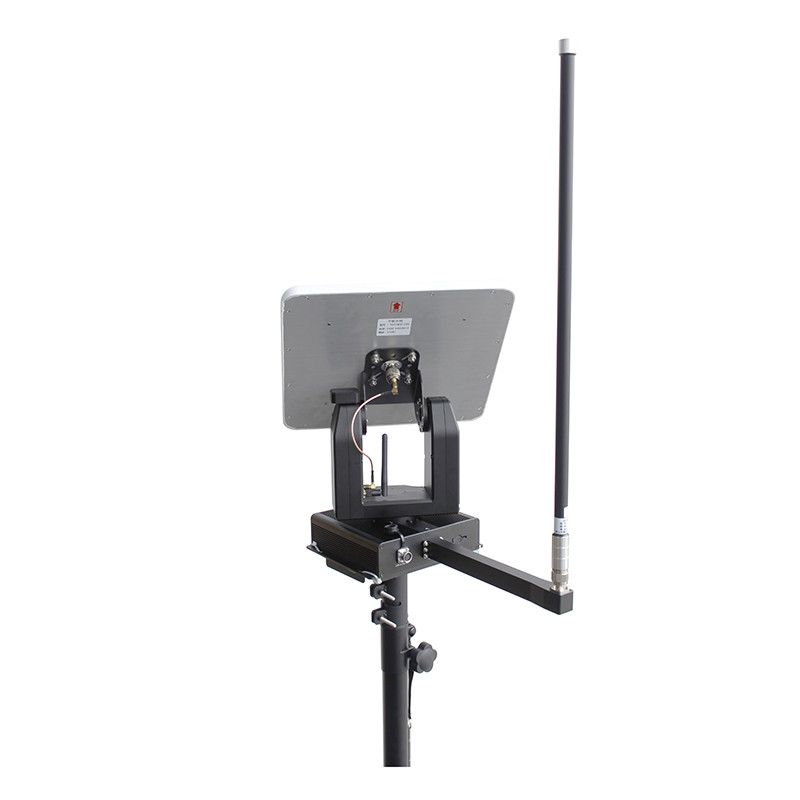

Описание панели

① GPS-антенна

② Интерфейс направленной панельной антенны, SAM F

③ Интерфейс антенны LoRa-канала, SMA F

④ Кнопка питания

⑤ OLED-экран (1,3 дюйма) и кнопки настройки (вверх, вниз и меню)

⑥ Индикатор батареи

⑦ Интерфейс всенаправленной антенны, SAM F

⑧ LAN и последовательный порт – 9-контактный авиационный разъем (1-4 контакта для LAN 1236; 5-7 контактов для TTL TX, RX, GND; 8-9 контактов не используются ИЛИ для RS232 TX, RX.)

⑨ Интерфейс питания постоянного тока, водонепроницаемый

Спецификация

Комплектация

Только для справки, может меняться для каждого проекта.
