LKAV 3624&3203 1,5 км UGV видео-связь данных CAN управление двунаправленный аудио DC 10-30V
Введение
LKAV-3624 & 3203 - это мощная 8-канальная система передачи видео, специально разработанная для беспилотных экскаваторов, буровых погрузчиков, колесных погрузчиков и UGV.Обладает 8-канальным видео входом (1080p AHD), CAN для управления, встраивания аудио, 2x2W RF выходной мощности и диапазона передачи до 2 км NLOS (5-10 км LOS).
Особенности
■ Регулируемая частота 580±20 МГц
■ скорость передачи данных до 82 Мбит/с
■ 2x2W RF выходная мощность
■ Дальность до 2 км NLOS (5-10 км LOS)
■ Встроенный DVR поддерживает управление приложениями и переключение режимов
■ Поддержка двустороннего звука
■ Поддерживает управление CAN
■ Поддерживает подачу питания постоянного тока 10-30В
■ С выходом HDMI на RX
■ Поддерживает шифрование AES
■ Поддержка GPS
■ Прочный корпус из алюминиевого сплава для авиации
Спецификация TX
| Частота работы |
562-612 МГц |
| Модуляция |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Выходная мощность RF |
36 дБм (2х2 Вт) |
| RF полоса пропускания |
2M/5M/10M/20MHz/40MHz |
| Цифровая чувствительность |
96 dBm@5MHz BPSK |
| Коэффициент данных |
До 82 Мбит / с |
| Интерфейс ввода видео |
Коннектор авиации GX12 8x 4-Pin |
| Интерфейс LAN |
3x RJ45 |
| Форматы видео |
1080p/1080i/720p/720i |
| Кодирование видео |
H.264/H.265 |
| Радиочастотный интерфейс |
N F x2 |
| Интерфейс GPS |
SMA F x1 |
| Интерфейс микрофона |
3-контактный авиационный разъем GX12 |
| Интерфейс динамика |
3-контактный авиационный разъем GX12 |
| Интерфейс CAN |
Авиационный соединитель GX12 с двумя булавами |
| Шифрование |
АЭС |
| Рабочее напряжение |
постоянный ток 24 В (10-30 В) |
| Интерфейс питания |
3-конечный авиационный разъем |
| Размеры |
356x200x62 мм (без антенны) |
| Вес |
3.45 кг (без антенны) |
| Рабочий временный. |
-20°C~70°C |
| Потребление энергии |
TBA |
Спецификация RX
| Частота работы |
562-612 МГц |
| Модуляция |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Выходная мощность RF |
36 дБм (2х2 Вт) |
| RF полоса пропускания |
2M/5M/10M/20MHz/40MHz |
| Цифровая чувствительность |
96 dBm@5MHz BPSK |
| Коэффициент данных |
До 82 Мбит / с |
| Интерфейс вывода видео |
1x HDMI |
| Интерфейс LAN |
1x RJ45 |
| Форматы видео |
1080p/1080i/720p/720i |
| Декодирование видео |
H.264/H.265 |
| Радиочастотный интерфейс |
N F x2 |
| Интерфейс GPS |
SMA F x1 |
| Интерфейс микрофона PTT |
2х3,5мм вытяжка для наушников |
| Интерфейс CAN |
Авиационный соединитель GX12 с двумя булавами |
| Шифрование |
АЭС |
| Рабочее напряжение |
постоянный ток 24 В (10-30 В) |
| Интерфейс питания |
3-конечный авиационный разъем |
| Размеры |
483x300x45 мм (без антенны) |
| Вес |
3.45 кг (без антенны) |
| Рабочий временный. |
-20°C~70°C |
| Потребление энергии |
TBA |

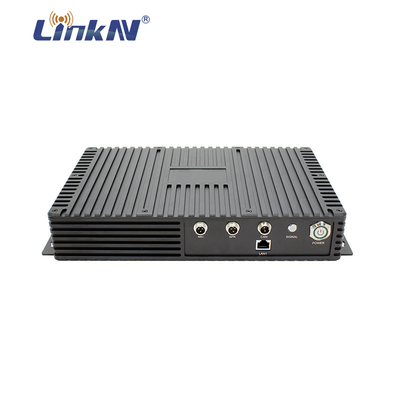

Передняя панель TX
1 Интерфейс микрофона
2 Интерфейс динамика
3 CAN интерфейс
4 Сигнальный индикатор ️ обычно красно-зеленый, быстро мигающий
| Статус показателя |
Сила сигнала |
| Все еще зеленый. |
Связь прочная. |
| Красное/зеленое мерцание периодически |
Ссылка скоро разорвется. |
| Красный все еще |
Невозможно установить связь |
| Красные мигания |
Соединение не стабильно |
| SNR |
Цвет индикатора |
Частота мигания |
Топология цвета |
Значение топологии |
| 0 |
Красный |
Никаких |
Зеленый |
0 |
| 1-12 |
Красные мигания |
350 мс |
Зеленый |
1-12 |
| 13-25 |
Красное/зеленое мерцание |
350 мс |
Зеленый |
13-25 |
| 26-35 |
Зелёные мигающие |
350 мс |
Зеленый |
26-35 |
| 36-70 |
Все еще зеленый. |
Никаких |
Зеленый |
36-70 |
| > 70 |
Красные мигания |
120 мс |
Зеленый |
> 70 |
5 Нажмите кнопку питания. Нажмите, чтобы включить/выключить.
6 LAN1 интерфейс RJ45.
Задняя панель TX
1 Интерфейс антенны MESH N F.
2 CH1 Video Input
3 CH2 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
4 CH3 Video Input ️ 4 pinGX12, с выходом мощности 12 В постоянного тока.
5 CH4 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
6 CH5 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
7 CH6 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
8 CH7 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
9 CH8 Video Input 4 pinGX12, с выходом мощности 12 В постоянного тока.
10 GPS антенный интерфейс SMA F.
11 Интерфейс ввода питания ∙ 3-конецкий авиационный разъем, постоянный ток 10-30 В.
12 MESH Антенный интерфейс N F.
13 LAN2 Порт RJ45.
14 LAN3 Порт RJ45.
Передняя панель RX
1 Нажмите кнопку включения
2 Сигнальный индикатор
| Статус показателя |
Сила сигнала |
| Все еще зеленый. |
Связь прочная. |
| Красное/зеленое мерцание периодически |
Ссылка скоро разорвется. |
| Красный все еще |
Невозможно установить связь |
| Красные мигания |
Соединение не стабильно |
| SNR |
Цвет индикатора |
Частота мигания |
Топология цвета |
Значение топологии |
| 0 |
Красный |
Никаких |
Зеленый |
0 |
| 1-12 |
Красные мигания |
350 мс |
Зеленый |
1-12 |
| 13-25 |
Красное/зеленое мерцание |
350 мс |
Зеленый |
13-25 |
| 26-35 |
Зелёные мигающие |
350 мс |
Зеленый |
26-35 |
| 36-70 |
Все еще зеленый. |
Никаких |
Зеленый |
36-70 |
| > 70 |
Красные мигания |
120 мс |
Зеленый |
> 70 |
Кнопка 3 режима Нажмите, чтобы переключиться между режимами полного экрана, четырехразового экрана, восьмиразового экрана и девятиразового экрана.
4 Кнопка переключения Нажмите, чтобы выбрать CAM01, CAM02, CAM03...CAM08.
5 CAN интерфейс ∙ 2 коннектора для авиации.
6 Интерфонный интерфейс для K-головного микрофона.

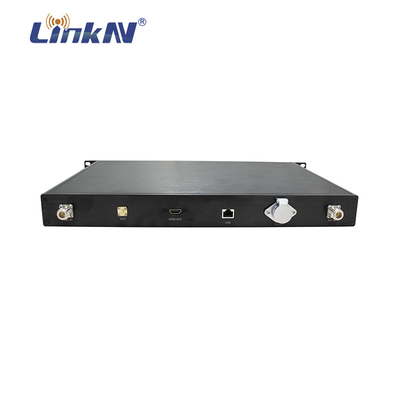

Задняя панель RX
1 Интерфейс антенны MESH N F.
2 GPS антенный интерфейс SMA F.
3 Выходный интерфейс HDMI.
4 LAN порт RJ45.
5 Входной порт питания 3 коннектора авиации, DC 10-30V.
