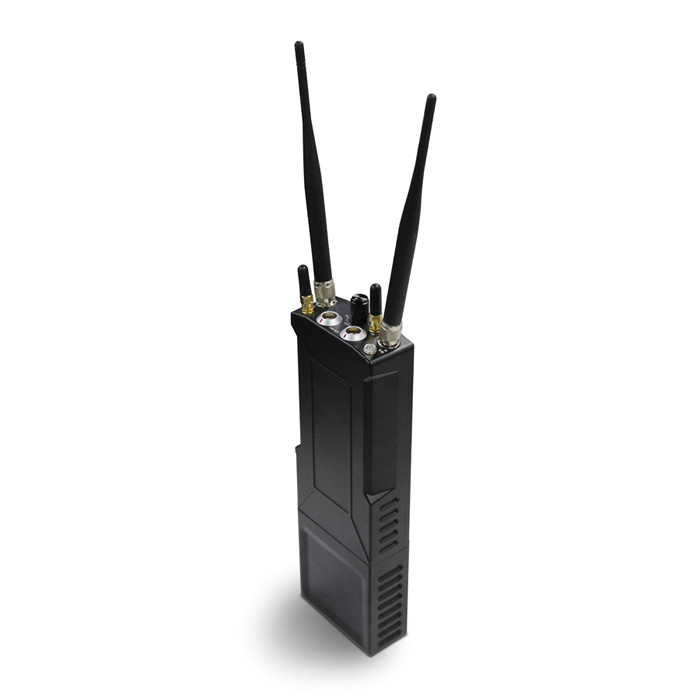

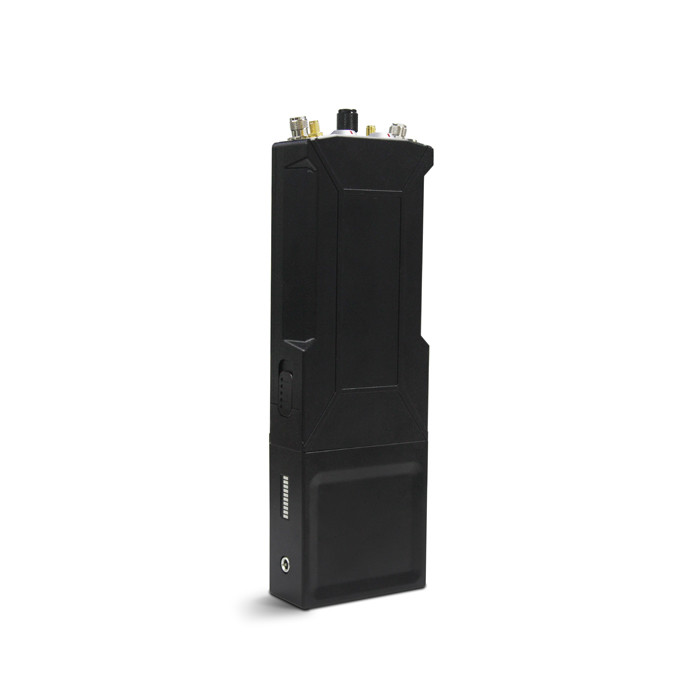

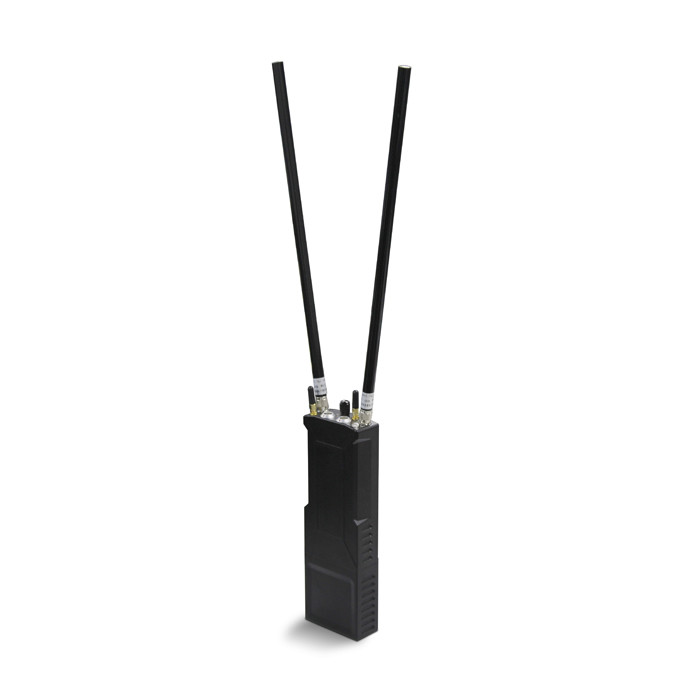

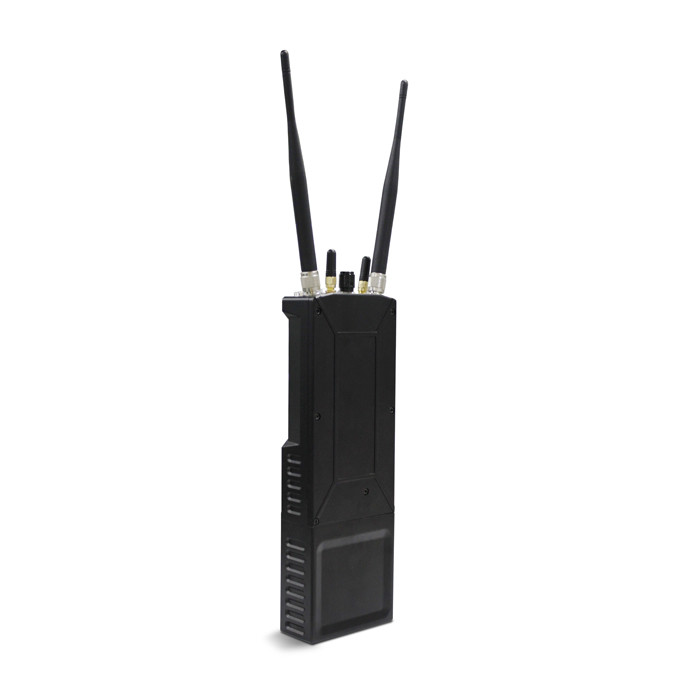

IP66 MESH Радио для полиции Военные 4W MIMO 350MHz-4GHz Настраиваемый
Введение
IP Mesh Radio (MANET), 4W MIMO, IP66, съемный аккумулятор с портами постоянного тока, с микро HDMI входом, поддержкой интерфона, 2.4/5.8G WiFi и GPS, до 80Mbps и 1-2 км NLOS каждый прыжок.
MANET2201 - это беспроводный IP-мешевой узел, он может передавать аудио-, видео- и IP-данные в режиме реального времени, а его мульти-хоп-реле может увеличить расстояние беспроводной передачи.Его самоорганизующаяся сеть автоматически выбирает путьОн обладает сильной антиблокировочной и антиинтерферентной работоспособностью и очень подходит для мобильной связи в сложной среде.Это может быть применено к общественной безопасности., Вооруженная полиция, пожарный контроль, гражданская противовоздушная оборона, военные, роботы EOD и UGV для установления в режиме реального времени и быстрой связи и единой координации и командования.
Особенности
■Не имеющие инфраструктуры, самоконфигурирующиеся и самовосстанавливающиеся
■Частота 1400MHz-1480MHz (350MHz-4GHz настраиваемая)
■ Скорость передачи данных до 80 Мбит/с
■Дальность до 1-2 км NLOS
■ Поддерживает до 9 хопов и не менее 50 узлов
■Полно прозрачная передача данных IP
■Поддержка двухстороннего интерфона
■Ввод HDMI в качестве опциона
■Поддерживает 2.4G/5.8G WIFI-соединение
■Поддерживает шифрование AES256
■Устойчивость аккумулятора до 4-5 часов
■Устойчивый корпус IP65
■Низкая задержка работы системы
Спецификация
| Характеристики трансмиссии | |
| Частота | 350 МГц-4 ГГц настраиваемые |
| Частоты по умолчанию | 1400 МГц - 1480 МГц |
| Пропускная способность канала | 2M/5M/10M/20MHz/40MHz |
| Выходная мощность | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| Тип модуляции |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| Цифровая чувствительность | 96 dBm@5MHz BPSK |
| Коэффициент передачи | До 80 Мбит / с |
| Мощность сети | 9 прыжков и не менее 50 узлов |
| Характеристики данных | |
| Радиочастотный интерфейс | TNC F*2, SMA F*2 |
| Интерфейс LAN | Коннектор Lemo с 9-упорным приводом |
| Интерфейс связи | 7-контактный соединитель Lemo |
| Интерфейс HDMI ((Необязательно) | Микро HDMI x1 |
| Сигнальный индикатор | 1x светодиод двойного цвета (зеленый/красный) |
| Шифрование | 256-разрядный AES (пароль, определенный пользователем) |
| Электрические характеристики | |
| Рабочее напряжение | DC 16,8 В |
| Потребление энергии | ≤ 12 Вт |
| Аккумулятор | 18.5В/3.5Ач |
| Физические характеристики | |
| Вес | ≤1,2 кг (в/аккумулятор) |
| Размеры | 265*90*40 мм (в/аккумулятор) |
| Рейтинг ИС | IP65/IP66 |
| Температура хранения. | -45°C~85°C |
| Рабочий временный. | -30°C~65°C |
| Рабочая влажность | 5% - 95% (неконденсирующие) |
Описание панели
1 Сигнальный индикатор
| Статус показателя | Сила сигнала | |||
| Все еще зеленый. | Связь прочная. | |||
| Красное/зеленое мерцание периодически | Ссылка скоро разорвется. | |||
| Красный все еще | Невозможно установить связь | |||
| Красные мигания | Соединение не стабильно | |||
| SNR | Цвет индикатора | Частота мигания | Топология цвета | Значение топологии |
| 0 | Красный | Никаких | Зеленый | 0 |
| 1-12 | Красные мигания | 350 мс | Зеленый | 1-12 |
| 13-25 | Красное/зеленое мерцание | 350 мс | Зеленый | 13-25 |
| 26-35 | Зелёные мигающие | 350 мс | Зеленый | 26-35 |
| 36-70 | Все еще зеленый. | Никаких | Зеленый | 36-70 |
| > 70 | Красные мигания | 120 мс | Зеленый | > 70 |
2 Интерфейс ввода микрофона
3 Входной интерфейс LAN
4 Интерфейс антенны WIFI
5 Интерфейс сетки антенны
6 Выключатель питания
7 Интерфейс GPS/BD антенны
8 Интерфейс сетки антенны
Диаграмма топологии
■ Тип цепи
■ Тип звезды
■ Тип сетки
■ Случайный тип
Набор инструментальной коробки
Полевое испытание
Система MANET представляет собой группу мобильных (или временно стационарных) устройств, которые должны обеспечивать возможность передачи голоса, данных,и видео между произвольными парами устройств, используя другие как реле, чтобы избежать необходимости инфраструктуры.
Для обеспечения надежных возможностей MANET используется множество методов, в том числе следующие:
Самообразование / СамоисцелениеЭто ключевая характеристика систем MANET.В настоящей сети сетей сети, радиостанции могут присоединяться или выходить из сети в любое время,и сеть будет постоянно адаптировать свою топологию по мере того, как узлы перемещаются друг к другуЭто подразумевает децентрализованную архитектуру, поскольку для управления сетью не требуются центральные master-радиоузлы.и связи будут продолжаться даже когда один или несколько узлов теряются.
Ссылка на адаптациюявляется способностью каждого радио оптимально настроить свои параметры передачи (констелляция, кодирование FEC,и методы MIMO) для максимизации скорости передачи данных и надежности связей с каждым из других радиостанций, с которыми он общается.Определенное радио может общаться с другим близким радио с использованием скорости передачи данных более 50 Мбит/с, используя при этом скорость всего 2 Мбит/с для обеспечения надежной связи с радио намного дальше.Это скорость взрыва пакетов., где использование разряда 50 Мбит / с очень полезно даже для потока данных с гораздо более низкой скоростью, потому что это оставляет свободное время трансляции канала для использования другими узлами в сети.Наличие высоких потенциальных скоростей передачи данных важно, потому что меньше времени на эфир потребляется для более коротких ссылок, тем больше времени остается на использование более медленной и гораздо более надежной модуляции и кодирования на удаленных ссылках.
Адаптивный маршрутизаторявляется механизмом определения потенциальных путей передачи данных, используемых при необходимости передачи потока данных между данной парой радиоприемников.Он должен поддерживать самообразующуюся функцию самовосстановления, динамически адаптируясь для использования всех радиоприемников, присутствующих в качестве потенциальных реле, и быть устойчивым к потере релейных радиоприемников.Он также должен работать в сочетании с адаптацией связи, потому что определение оптимального маршрута потока данных требует учета других данных, которые проходят через сеть,а также динамическую пропускную способность каждой линии в сетиЭта проблема сложна и требует от всех радиостанций обмена информацией о трафике данных, проходящем через них, и пропускной способности связи от каждого к другим соседним узлам.Обмен информацией должен осуществляться разумным образом, чтобы он не потреблял слишком много драгоценной доступной сетевой пропускной способности..
Прозрачная сеть IPозначает, что любое количество стандартных компьютеров,IP видеокамера или другие устройства могут быть подключены к каждому из мобильных радио и общаться через сеть сетки так же, как если бы все устройства были в одном офисе с проводным EthernetДля обеспечения максимальной гибкости и простоты использования, MANET предлагает различные способы, чтобы обеспечить максимальную гибкость и простоту использования.Лучший вариант - сделать так, чтобы вся сеть MANET выглядела как один переключатель сети 2-го уровняЭто означает, что без какой-либо реконфигурации IP-адресов или других настроек,группа IP-устройств, которые работают вместе на простом коммутаторе Ethernet, может быть подключена к радиостанциям MANET и возобновить работу с новой свободой беспроводной мобильности.
Мультитрансляцияпредставляет собой ряд уникальных проблем для систем MANET.Поддержка мультикаста, реализованная в базовых проводных коммутаторах уровня 2, заключается в воспроизведении мультикаст-пакетов, поступающих в один порт на всех других портахНапример, если IP-видеокамера подключена к одному порту, она отправляет видео с помощью пакетов, помеченных как мультикаст.Затем компьютеры, подключенные к любому из других портов переключателя могут подключиться к беспроводному видеопотокуЭтот упрощенный метод оказывается не очень хорошо работает в беспроводной сети, действующей как переключатель уровня 2, потому что многие устройства в сети может не нужно видеть конкретный мультикаст,и слепо отправляя мультикаст на все устройства таким образом перегружает ограниченную пропускную способность беспроводной сети излишнеБолее продвинутые системы MANET позволяют ручную и/или автоматическую оптимизацию, ограничивая передачу мультикаста только теми устройствами, которым нужен конкретный мультикаст-поток.
Многоканальные сетиis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandЭта дополнительная полоса может быть с более высокой мощностью или более высокими усиливающими антеннами, чтобы обеспечить высокоскоростной "реберный" слой между транспортными средствами.Любое военное радио устройство может общаться с любым другим военным радио по воздуху, но вторичный слой на другой частоте может уменьшить перегрузку на частоте солдата и увеличить площадь, охваченную сетью.
Все эти возможности MANET в совокупности обеспечивают надежное высокоскоростное соединение, подобное тому, что предлагает современная сеть 3G/4G.но в критически важных операционных сценариях, когда постоянная беспроводная инфраструктура недоступна.
